【手艺自强】点亮微米级LED器件的那道工序，你相识吗？

企业动态

宣布时间： 2026-06-11

浏览：1,692 次

微观“视”界

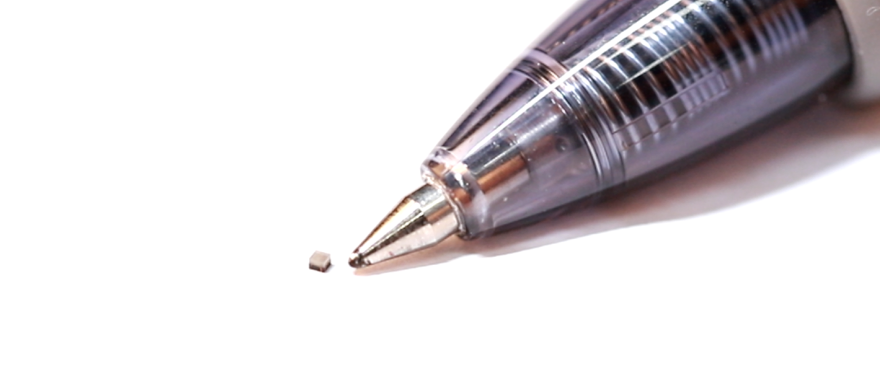

演唱会巨幕流光溢彩、汽车前照灯光束明亮……精彩的光影天下背后，总离不开一颗颗发光的LED器件。

但你是否知道，这些细小的LED器件为何能稳固发光？谜底藏在那道“粘”在电路基板上的要害工序：锡膏印刷。

板被送入印刷机并牢靠，为锡膏印刷做好前期准备

01 从原理到挑战：熟悉锡膏印刷

锡膏印刷是电子制造外貌贴装手艺（SMT）生产线中的首道工序，也是决议后续器件焊接质量的要害环节。

其事情原理是，印刷机通过刮刀将锡膏压入钢网启齿，当基板与钢网疏散时，锡膏从钢网启齿中释放并残留在基板焊盘上；随后贴装LED器件，再经高温回流焊，使锡膏熔化后冷却凝固，最终将器件牢靠焊接在基板上。

简朴明确就是：印刷机（通过钢网）给基板印锡膏 → 放上LED器件 → 加热（锡膏熔化后冷却） → LED器件焊牢在基板上

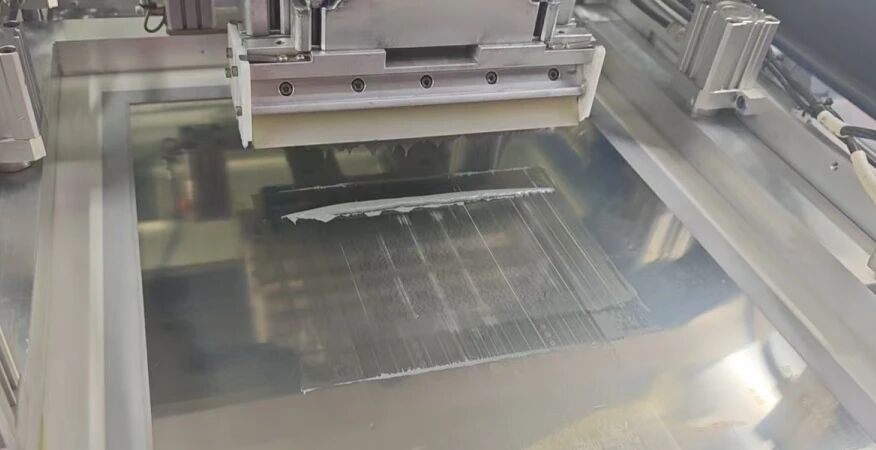

印刷机通过刮刀将锡膏压入钢网启齿

这个看似简朴的历程，却是LED器件能否稳固发光的主要门槛。尤其随着LED器件的微缩化，器件的焊盘尺寸缩小至100微米以下，怎样精准地涂抹锡膏——少抹一点会虚焊，多抹一点容易短路，时刻磨练着锡膏印刷的精度。

02 钢网到锡膏：微米级印刷立异应用

为推动LED器件微缩化，赋能超高清显示与智能照明等场景立异生长，南宫NG娱乐光电起劲立异锡膏印刷工艺，解决微型器件焊接一致性的手艺难题。

▌钢网环节：钢网是印刷的“镂空模板”。针对小于100微米的焊盘，南宫NG娱乐光电接纳激光切割钢网，能让锡膏释放率抵达90%以上；同时搭配纳米涂层以及特有的开孔设计，镌汰粘附，让一连印刷坚持一致。

锡膏印刷工序

▌锡膏质料：通俗锡膏颗粒较大（约20~38微米），难以通详尽小启齿。南宫NG娱乐光电接纳15微米以下粒径的超细锡膏，确保在微型焊盘上顺畅脱模。

▌效果落地：基于上述钢网与锡膏质料的协同优化，南宫NG娱乐光电已具备面向超小焊盘（尺寸<100微米），甚至50微米以下焊盘的锡膏印刷能力，并将其应用于MIP0606 器件、MIP0404器件等多款产品中，不但有用确保器件焊接牢靠、发光稳固，显著降低虚焊与短路危害，更为新型显示LED产品的高良率量产涤讪坚实基础。
